Laitteen päällekytkentä
|
•
|
Näytön kaikki osat kytkeytyvät päälle |
|
•
|
Laitteesta kuuluu hälytysääni |
|
•
|
Värinähälytys käynnistyy. |
Laite näyttää parin sekunnin ajan näitä tekstejä peräkkäin:
|
•
|
WAIT (näkyy korkeintaan 20 sekunnin ajan siitä, kun anturi on havaittu) |
|
•
|
Jos pois käytöstä: yksittäisten hälytysten asetukset |
|
•
|
Matalan arvon hälytyssymboli ja matalan arvon hälytyksen asetuspiste |
|
•
|
Korkean arvon hälytyssymboli ja korkean arvon hälytyksen asetuspiste |
|
•
|
STEL-hälytyssymboli ja STEL-hälytyksen asetuspiste |
|
•
|
TWA-hälytyssymboli ja TWA-hälytyksen asetuspiste |
|
•
|
Kalibrointikaasun asetukset |
|
2.
|
Jos LastCalDate-sivu on käytössä, näytöllä näkyy laitteeseen asennetun anturin viimeisin kalibrointipäivä (PP-KKK-VV). |
Kuva 3 Käynnistys
|
3.
|
Näytöllä näkyy laitteeseen asennetusta anturista riippuen joko raitisilma-asetuksen vahvistuskysymys (FAS?) tai sähköpulssin testin aloitussivu (PULSE). |
VAROITUS!
Suorita raitisilma-asetus/bump-testi vain raikkaassa, puhtaassa ilmassa. Muussa tapauksessa laite voi ilmoittaa epätarkkoja lukemia, joiden mukaan vaarallinen ilmakehä olisi turvallinen. Jos et ole varma ilmakehän ilmanlaadusta, älä suorita raitisilma-asetusta/bump-testiä. Älä käytä raitisilma-asetusta/bump-testiä päivittäisten kalibrointitarkistusten korvikkeena. Mittausalueen tarkkuus on ehdottomasti varmistettava kalibrointitarkistuksella.
Tämän varoituksen laiminlyönti saattaa johtaa vakaviin vammoihin tai kuolemaan.

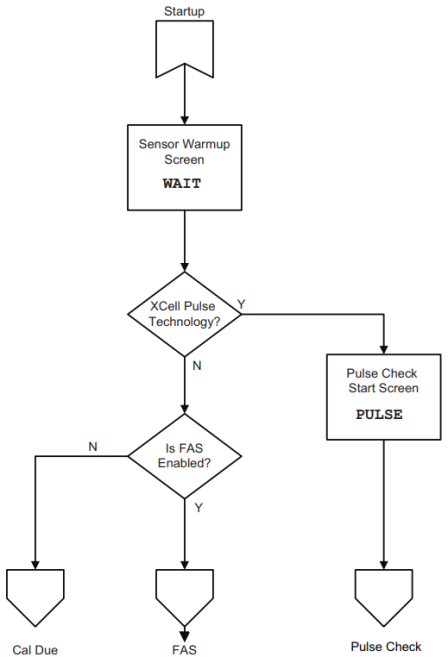

Kuva 4 Käynnistys, jatkuu
FAS
FAS? avautuu näyttöön.
|
1.
|
Käynnistä FAS painamalla painiketta, kun FAS? avautuu näyttöön. |
Näytöllä näkyy asetusten lopputulos, PASS tai ERR.
| |
Raitisilma-asetuksella on rajat.
Jos kaasua on vaarallisen paljon, laitteen näytöllä näkyy ERR.
Kuittaa virhe painamalla painiketta ja kalibroi laite.
|
XCell-pulssiteknologialla varustettujen laitteiden bump-testi
Testi käynnistyy automaattisesti.
|
•
|
PULSE näkyy hetken ajan. |
|
•
|
Sähköpulssin testin symboli ja aikalaskuri näkyvät näytöllä. |
|
•
|
Aikalaskurin lopuksi näytöllä näkyvät sähköpulssin testin tulokset (PASS tai ERR). |
Jos näytöllä näkyy ERR:
|
1.
|
Palaa normaaliin käyttötilaan painamalla painiketta ja kalibroi laite. |
Jos näytöllä näkyy PASS:
|
•
|
Näytöllä näkyy virtaustestin symboli ja WAIT, ja sen jälkeen aikalaskuri. |
Aikalaskurin jälkeen näytöllä näkyy FLOW ja anturin lähellä olevat vihreät merkkivalot vilkkuvat.
|
1.
|
Uloshengitä laitteeseen. |
Pidä laitetta suun lähellä (5 cm/2 tuuman päässä) ja puhalla voimakkaasti anturin aukkoon 2 sekunnin ajan.
Testitulokset tulevat näkyviin näyttöön (PASS tai ERR).
Jos näytöllä näkyy ERR:
|
1.
|
Palaa normaaliin käyttötilaan painamalla painiketta ja tarkista anturi. |
|
2.
|
Toista bump-testi tarvittaessa. |
|
3.
|
Jos bump-testi epäonnistuu, kalibroi laite (® kohta ). |
Jos näytöllä näkyy PASS:
|
•
|
Laite palaa normaaliin käyttötilaan. |
|
•
|
Näytöllä näkyy 24 tunnin ajan Ö-symboli, joka tarkoittaa, että itsetestaus onnistui. |
|
•
|
Jos turvallisuuden merkkivalo (vihreä) on käytössä, vihreät merkkivalot vilkkuvat säännöllisin väliajoin. |
Puhdista anturin tuloaukko ennen virtaustestiä ja sen jälkeen käyttämällä vain kohdassa lueteltuja hyväksyttyjä puhdistusaineita.
|
4.
|
Jos haluat ohittaa FAS-vaiheen, älä paina painiketta. |
Laite jatkaa ON-käynnistysjaksoa.
Kuva 5 FAS (laitteet, jotka eivät sisällä XCell-pulssiteknologiaa)

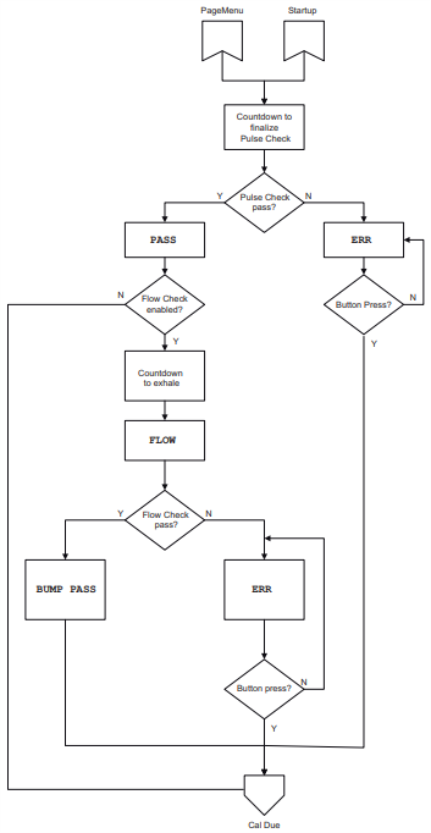

Kuva 6 XCell-pulssiteknologialla varustettujen laitteiden bump-testi
|
5.
|
Jos kalibroinnin määräaika (CAL DUE) on otettu käyttöön MSA Link™ -ohjelman kautta (oletuksena on OFF): |
|
•
|
Jos kalibrointi on ajankohtainen, näytöllä pyörii jatkuvasti teksti CAL DUE. Jatka painamalla painiketta. Kalibrointi on ajankohtainen. |
|
•
|
Jos kalibrointi on ajankohtainen, CAL, päivien määrä ja DAYS näkyvät näytöllä kerran ennen seuraavaan vaiheeseen siirtymistä. |
Kuva 7 Kalibroinnin määräaika
Laite näyttää kaasupitoisuuden joko yksikössä ppm tai mg/m³ sekä akun varauksen.
Kuva 8 Mittaus
