Calibrage

Si le test fonctionnel (Bump) n'est pas effectué avec succès, l'appareil doit être calibré.

Effectuer un test fonctionnel (Bump) (voir Contrôles du fonctionnement avant utilisation) avant chaque utilisation quotidienne pour vérifier le bon fonctionnement de l'appareil. L’appareil doit réussir le test fonctionnel (Bump). S’il échoue au test, procéder à un calibrage avant d’utiliser l’appareil.

Un calibrage implique le réglage de la sortie de la cellule pour correspondre à la valeur de concentration précise d'une bouteille de gaz de calibrage identifiable connue. Il est possible d'effectuer un calibrage à tout moment pour garantir une précision maximale. La fréquence de calibrage est souvent prescrite par les réglementations nationales ou d'entreprise ; cependant, un calibrage doit être effectué périodiquement à intervalles réguliers ou si l'unité ne réussit pas un test fonctionnel (Bump). MSA recommande un intervalle de calibrage de 2 mois pour les appareils dotés de la technologie XCell Pulse et de 6 mois maximum pour les appareils dotés de cellules XCell standard.

Vérifier que le calibrage est bien réalisé dans un air ambiant propre et non pollué.

AVERTISSEMENT !

Les régulateurs et les tuyaux utilisés pour le test fonctionnel (Bump) et le calibrage de Cl2 ou NH3 doivent être étiquetés par l'utilisateur pour ce gaz spécifique et ne doivent être utilisés que pour ce gaz à l'avenir.

Le non-respect de cet avertissement peut entraîner des blessures graves, voire mortelles.

En raison de la forte réactivité des gaz Cl2 et NH3, de l'humidité ambiante et du matériau de la tuyauterie de calibrage, ils peuvent réagir avec le gaz et entraîner une lecture de concentration inférieure à la concentration réelle. En cas de calibrage ou de test fonctionnel (Bump) avec ces gaz, utiliser une tuyauterie sèche (voir Références de commande pour connaître les matériaux appropriés). Pour un meilleur calibrage, utiliser la tuyauterie la plus courte possible pour connecter la bouteille de calibrage de ce gaz.

•

après toute variation extrême de la température ambiante,

•

après l'utilisation dans des concentrations de gaz élevées,

•

si le test fonctionnel (Bump)/FAS a échoué,

•

à certains intervalles en fonction des procédures locales.

Le mode de calibrage est accessible après l'affichage des écrans d'information (voir Figure 10 ).

1.

Appuyer sur le bouton pendant une seconde pour accéder à la page d'information.

2.

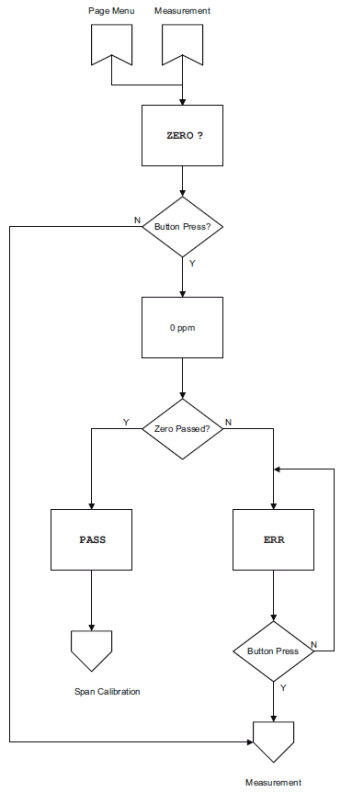

Lorsque ZERO? est affiché, appuyer sur le bouton pour effectuer un calibrage du zéro.

Si le calibrage du zéro n'est pas réalisé, l'appareil repasse au mode de fonctionnement normal.

•

Pendant le réglage, le sablier, l'icône Pas de gaz de calibrage et la concentration de gaz mesurée sont affichés.

•

Si le calibrage du zéro échoue, ERR s'affiche. L'appareil repasse en mode normal après l'actionnement du bouton.

•

Si le calibrage du zéro est réussi, PASS s'affiche, suivi de SPAN?.

3.

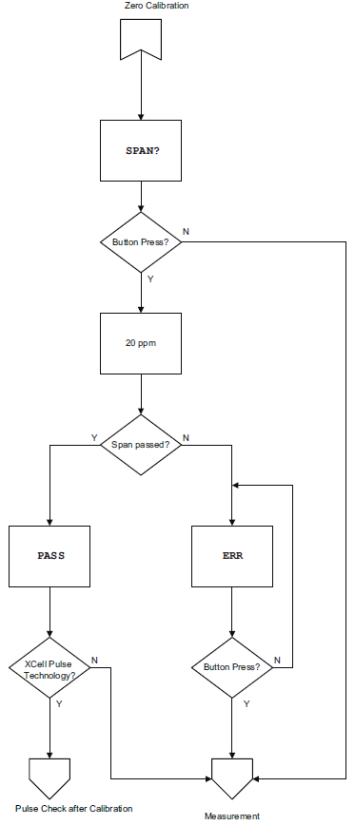

Pendant l'affichage de SPAN?, appuyer sur le bouton pour lancer le mode de calibrage.

4.

Envoyer du gaz de test dans l'appareil :

Connecter le régulateur (vissé sur la bouteille de gaz de calibrage) et l'orifice de la cellule à l'aide d'un tube et ouvrir le régulateur.

Gaz de test possibles (voir Références de commande).

•

La valeur de gaz actuelle, le sablier et l'icône de bouteille de gaz de calibrage sont affichés.

•

Si le calibrage est réussi, PASS s'affiche et l'appareil repasse au mode de fonctionnement normal.

5.

Fermer le régulateur.

•

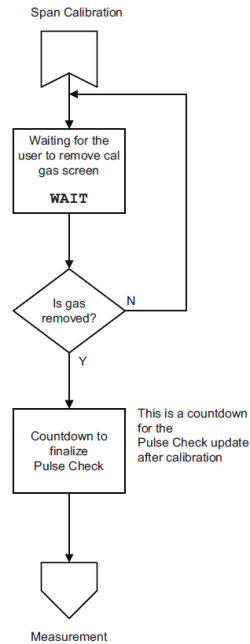

Avec les appareils dotés de la technologie XCell Pulse, WAIT s'affiche avec l'icône « pas de bouteille de gaz ». Cela indique que le régulateur doit être fermé et que le gaz de calibrage doit être éliminé de l'appareil. Une fois le gaz éliminé, l'appareil effectue un calibrage secondaire (contrôle d'impulsion) sur la cellule. Un compte à rebours est affiché pendant le contrôle d'impulsion. L'appareil repasse ensuite au mode de fonctionnement normal.

•

Si le calibrage du point d'échelle échoue, ERR s'affiche. L'appareil repasse en mode normal après l'actionnement du bouton.

6.

Si le calibrage échoue, vérifier :

si l'orifice d'entrée ou la surface de la cellule est sale,

si vous avez bien utilisé le bon gaz de test,

si la bouteille de gaz de test est vide ou périmée,

si le tuyau de gaz de test a bien été raccordé à la cellule,

si le régulateur de débit est réglé sur 0,25 l/min.

7.

Si nécessaire, répéter les étapes (1) à (6).

PASS s'affiche. Sinon (ERR affiché), l'appareil doit être mis hors service.

Si le calibrage est réussi, le symbole Ö est affiché pendant 24 heures. Si l'option LED de sécurité (verte) est activée, les LED vertes clignotent périodiquement.
