Accensione del dispositivo
|
•
|
Si attivano tutti i segmenti dello schermo |
|
•
|
L'allarme acustico si attiva |
|
•
|
I LED di allarme si illuminano |
|
•
|
Si attiva l'allarme vibrante. |
Il dispositivo visualizza quanto segue per alcuni secondi:
|
•
|
WAIT (ATTENDERE, visualizzato per un massimo di 20 secondi durante il rilevamento del sensore) |
|
•
|
Se abilitate: singole impostazioni d'indicazione di allarme |
|
•
|
Icona di allarme inferiore con soglia di allarme inferiore |
|
•
|
Icona di allarme superiore con soglia di allarme superiore |
|
•
|
Icona di allarme STEL con soglia di allarme STEL |
|
•
|
Icona di allarme TWA con soglia di allarme TWA |
|
•
|
Impostazioni del gas di taratura |
|
2.
|
Se la pagina LastCalDate è abilitata, il display visualizzerà l'ultima data di taratura del sensore installato (GG-MMM-AA). |

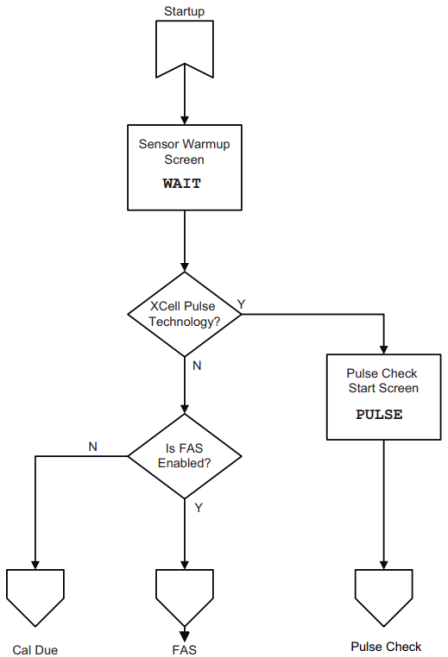

Figura 3 Avvio
|
3.
|
Richiesta di setup in aria pura (FAS?)/schermata di avvio del controllo ad impulso (PULSE) viene visualizzata, a seconda del sensore installato. |
AVVERTENZA!
Eseguire solo il Setup in aria pura/Bump test con aria pura e incontaminata, in caso contrario le letture imprecise possono indicare erroneamente un'atmosfera pericolosa come sicura. Se la qualità dell'aria circostante è incerta, non eseguire il setup in aria pura/bump test. Non ricorrere al setup in aria pura/bump test in sostituzione dei controlli di taratura quotidiani. Il controllo della taratura è necessario per verificare l'accuratezza del valore di span.
Ignorando questa avvertenza si possono provocare lesioni personali gravi o mortali.
Figura 4 Avvio, ha continuato
FAS
FAS? compare sul display.
|
1.
|
Per avviare FAS premere il pulsante mentre FAS? compare sul display. |
Il display visualizzerà i risultati del setup, PASS o ERR.
| |
Il setup in aria pura avviene entro determinati limiti.
Se viene registrato un livello pericoloso di gas, infatti, il dispositivo visualizza ERR.
Premere il pulsante per confermare l’errore ed eseguire la taratura.
|
Bump test per dispositivi con tecnologia XCell Pulse
Questo test inizierà automaticamente.
|
•
|
PULSE viene visualizzato a breve. |
|
•
|
L'icona del controllo ad impulso elettronico e un conto alla rovescia vengono visualizzati. |
|
•
|
Alla fine del conto alla rovescia, vengono visualizzati i risultati del controllo ad impulso elettronico (PASS o ERR). |
Se ERR:
|
1.
|
Premere il pulsante per tornare alla modalità di funzionamento normale ed eseguire la taratura. |
Se PASS:
|
•
|
Il display mostra l'icona del controllo del flusso e WAIT seguito da un conto alla rovescia. |
Alla fine del conto alla rovescia, il display mostrerà FLOW e i LED verdi vicino al sensore iniziano a lampeggiare.
|
1.
|
Espirare nel dispositivo. |
Tenere il dispositivo vicino alla bocca (5 cm / 2 pollici di distanza) e soffiare con forza sull'apertura del sensore per 2 secondi.
I risultati della prova vengono quindi visualizzati (PASS o ERR).
Se ERR:
|
1.
|
Premere il pulsante per tornare alla modalità di funzionamento normale ed eseguire l'ispezione del sensore. |
|
2.
|
Ripetere il Bump test se necessario. |
|
3.
|
Se il bump test non è riuscito, tarare il dispositivo (® sezione ). |
Se PASS:
|
•
|
Il dispositivo ritorna quindi alla modalità di funzionamento normale. |
|
•
|
Ö viene visualizzato per 24 ore per indicare che l'autoverifica ha avuto esito positivo. |
|
•
|
Se l'opzione del LED di sicurezza (verde) è abilitata, i LED verdi lampeggiano periodicamente. |
Per pulire l'ingresso del sensore prima o dopo una prova di flusso, usare solo un detergente omologato descritto nella sezione .
|
4.
|
Per bypassare FAS non premere il pulsante. |
Il dispositivo continua la sequenza di accensione.
Figura 5 FAS (dispositivo senza la tecnologia ad impulsi XCell)
Figura 6 Bump test per dispositivi con tecnologia XCell Pulse
|
5.
|
Se scadenza taratura (CAL DUE) viene abilitata mediante il software MSA Link™ (default è: OFF): |
|
•
|
Se la taratura è scaduta, CAL DUE scorrerà sul display in modo continuo. Premere il pulsante per proseguire. Adesso una taratura è necessaria. |
|
•
|
Se la taratura non è scaduta, CAL, Il numero di giorni, e DAYS scorrerà sul display una volta prima di proseguire. |
Figura 7 Scadenza taratura
Il dispositivo visualizza la lettura del gas in ppm o mg/m³ e lo stato della batteria.
Figura 8 Misurazione
