Calibración
Existen dos métodos para efectuar una calibración en el ALTAIR io 4:
|
•
|
Automáticamente a través del ALTAIR io DOCK |
|
•
|
Manualmente utilizando un gas patrón adecuado, un regulador, un tubo y un cabezal de calibración |
La calibración manual debe llevarse a cabo usando un regulador de flujo con un caudal ajustado a 0,25 litros por minuto.
MSA recomienda llevar a cabo una calibración al menos cada seis meses. Sin embargo, muchos países y/u organizaciones tienen sus propias directrices de calibración. El intervalo de calibración del ALTAIR io 4 puede configurarse para adaptarse a estos requisitos.
Durante el ajuste de cero, el sensor de O2 se somete también a un ajuste del span con un 20,8 % de O2 en aire fresco, adaptando la curva de calibración según sea necesario. Durante el ajuste del span, se comprueba la precisión del sensor de O2 comparándola con una concentración conocida de gas de oxígeno y sin adaptar la curva de calibración.
El procedimiento de calibración ajusta el valor de span para cualquier sensor que concluya con éxito la prueba de calibración. Los valores de span de los sensores que no superen la calibración permanecerán sin modificaciones. Debido al gas residual que aún pueda existir, el dispositivo puede activar brevemente una alarma de exposición una vez completada la secuencia de calibración.
Si un sensor se acerca al final de su vida útil, el dispositivo advertirá al usuario después de efectuar correctamente la calibración.
Si una calibración fallara dos veces consecutivas, el dispositivo comunicará al usuario un aviso de fin de vida útil del sensor. Tenga en cuenta que un ajuste del span puede fallar por muchos motivos diferentes a que un sensor haya alcanzado el final de su vida útil. Si un ajuste de span fallara, deberán verificarse aspectos como el gas restante en la botella de gas patrón, la fecha de caducidad del gas, la seguridad del cabezal de calibración, etc., y deberá repetirse la calibración antes de sustituir el sensor.
NOTA: Las lecturas de LIE en directo mostradas durante la calibración son indicativas de los valores calibrados, y no necesariamente del verdadero LIE del gas patrón que se está aplicando. Por ejemplo, si se utiliza un volumen de metano del 2,5 % para calibrar una lectura de combustible general, las lecturas en directo durante la calibración indicarán una lectura del 100 % LIE, aunque el gas patrón que se esté utilizando sea solo del 57 % LIE.
¡ADVERTENCIA!
Lleve a cabo una calibración según las instrucciones de esta guía del usuario. No continúe utilizando un detector que no haya superado la calibración.
Si hace caso omiso de esta advertencia, podría sufrir lesiones personales graves o letales.
Calibración de ALTAIR io DOCK
|
(1)
|
Inserte el dispositivo en el banco de pruebas ALTAIR io DOCK hasta que encaje. |
|
(2)
|
La prueba correspondiente se ejecuta automáticamente en función de los ajustes configurados en Grid e indica los resultados de la calibración al finalizar. |
|
(3)
|
Retire el ALTAIR io 4 pulsando el botón gris de liberación. |
Calibración manual
La prueba de calibración manual requiere el siguiente equipamiento:
|
•
|
Botella de gas patrón adecuada y no caducada |
|
•
|
Regulador de flujo de 0,25 litros/min |
|
•
|
Tubo de diámetro interior de 1/8” de éster Superthane |
Para efectuar la prueba de calibración manual:
|
(1)
|
Verifique que las concentraciones de gas mostradas coinciden con la botella de gas patrón. |
|
(2)
|
Navegue hasta la opción del menú de calibración. |
|
(3)
|
En la pantalla de ajuste de cero de sensores, seleccione Iniciar cuando esté en aire fresco. |
|
|
(4)
|

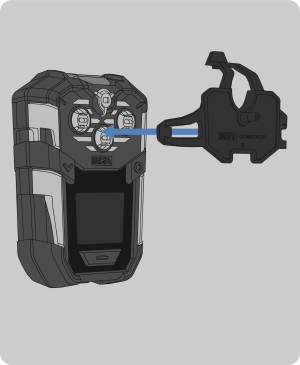

Monte el kit de calibración e instale el cabezal de calibración en el dispositivo: |
|
a)
|
Introduzca la pestaña del cabezal de calibración en la ranura izquierda del dispositivo. |
|
b)
|
Presione el cabezal de calibración hasta que quede asentado sobre el dispositivo. |
|
c)
|
Presione la pestaña superior y la derecha hacia abajo en el dispositivo hasta que encajen en su posición. |
|
d)
|
Asegúrese de que el cabezal de calibración se asienta correctamente. |
|
|
|
e)
|

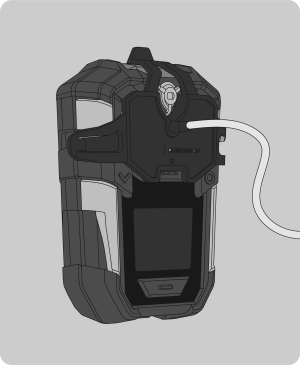

Conecte un extremo del tubo al cabezal de calibración. |
|
f)
|
Conecte el otro extremo del tubo al regulador de gas (suministrado en el kit de calibración). |
|
|
(5)
|
Seleccione Siguiente. |
|
(6)
|
Abra la válvula reductora de presión en la botella de gas patrón. |
|
(7)
|
El dispositivo mostrará los resultados de la calibración al finalizar. |
|
(8)
|
Cierre la válvula una vez finalizada la calibración. |
|
(9)
|
Retire el cabezal de calibración. |
