Calibrage

Il existe deux méthodes pour effectuer un calibrage sur l’ALTAIR io 4

• Automatiquement grâce à ALTAIR io DOCK
• Manuellement, en utilisant un gaz de calibrage approprié, un régulateur, un tuyau et un adaptateur de calibrage

Le calibrage manuel doit être exécuté à l’aide d’un régulateur de débit avec un débit fixé à 0,25 litre par minute.

MSA recommande d’effectuer un calibrage au moins tous les six mois ; cependant, de nombreux pays et/ou organisations ont leurs propres directives de calibrage. L’intervalle de calibrage de l’ALTAIR io 4 peut être configuré pour s’adapter à ces exigences.

Pendant le calibrage du zéro, la cellule d’O2 est également soumise à un calibrage du point d’échelle sur 20,8 % d’O2 à l’air frais, avec un réglage de la courbe de calibrage en conséquence. Pendant le calibrage du point d’échelle, la précision de la cellule d’O2 est contrôlée par rapport à une concentration d’oxygène connue, sans réglage de la courbe de calibrage.

La procédure de calibrage règle la valeur d’échelle pour toute cellule ayant réussi le test de calibrage ; les valeurs d’échelle des cellules n’ayant pas réussi le calibrage ne sont pas modifiées. Étant donné que du gaz résiduel peut être présent, l’appareil peut brièvement entrer en alarme d’exposition après la séquence de calibrage.

Si une cellule approche de la fin de sa durée de vie, l’appareil envoie une notification à l’utilisateur après un calibrage réussi.

Si le calibrage échoue lors de deux tentatives ultérieures, l’appareil communique à l’utilisateur un avertissement de fin de la durée de vie de la cellule. Veuillez noter qu’un calibrage du point d’échelle peut échouer pour d’autres raisons que l’atteinte de la fin de la durée de vie d’une cellule. Si un calibrage du point d’échelle échoue, certains facteurs tels que le gaz restant dans la bouteille de gaz de calibrage, la date d’expiration du gaz, la sécurité de l’adaptateur de calibrage, etc. doivent être contrôlés et un autre calibrage doit être effectué avant de remplacer la cellule.

AVERTISSEMENT !

Effectuez un calibrage en suivant les instructions fournies dans ce guide d’utilisation. Ne continuez pas à utiliser un détecteur qui n’est pas en mesure de réussir un calibrage.

Le non-respect de cet avertissement peut entraîner des blessures graves, voire mortelles.

Calibrage avec ALTAIR io DOCK

1. Insérez l’appareil dans le banc d’essai ALTAIR io DOCK jusqu’à ce qu’il s’enclenche.
2. Le test approprié est exécuté automatiquement en fonction des paramètres configurés via Grid et indique les résultats du calibrage une fois terminé.
3. Retirez l’ALTAIR io 4 en appuyant sur le bouton de déclenchement gris.

Calibrage manuel

Le test de calibrage manuel nécessite l’équipement suivant :

• Bouteille de gaz de calibrage appropriée et non expirée
• Régulateur de débit 0,25 litre/min.
• Tuyau 1/8” ID Superthane Ester
• Adaptateur de calibrage

Pour réaliser le test de calibrage manuel :

1. Vérifiez que les concentrations de gaz affichées correspondent à la bouteille de gaz de calibrage.
2. Naviguez jusqu’à l’option de menu du calibrage.
3. Sur l’écran Mettre les cellules à zéro, sélectionnez Démarrer dans un environnement à l’air frais.
4. Assemblez le kit de calibrage et installez l’adaptateur de calibrage sur l’appareil :

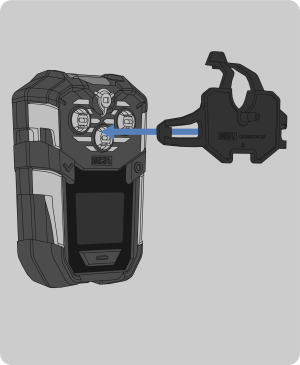

a.   Insérez la languette de l’adaptateur de calibrage dans la fente gauche de l’appareil.
b.   Appuyez sur l’adaptateur de calibrage jusqu’à ce qu’il s’enclenche sur l’appareil.
c.   Appuyez les languettes situées en haut et à droite sur l’appareil jusqu’à ce qu’elles s’enclenchent.
d.   Assurez-vous que l’adaptateur de calibrage est fixé correctement.

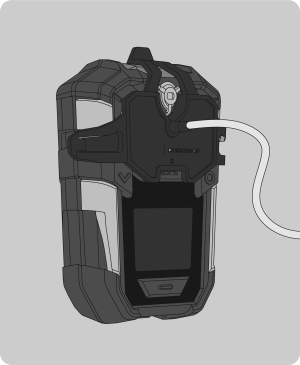

e.   Raccordez une extrémité du tuyau à l’adaptateur de calibrage.
f.   Raccordez l’autre extrémité du tuyau au régulateur de gaz (fourni dans le kit de calibrage).
5. Sélectionnez Suivant.
6. Ouvrez le robinet détendeur de pression sur la bouteille de gaz de calibrage.
7. L’appareil affiche les résultats du calibrage une fois celui-ci terminé.
8. Fermez le robinet après le calibrage.
9. Retirez l’adaptateur de calibrage.
