Kalibracja

Istnieją dwie metody przeprowadzenia kalibracji urządzenia ALTAIR io 4:

• automatycznie przez stację dokującą ALTAIR io DOCK;
• ręcznie przy użyciu odpowiedniego gazu kalibracyjnego, regulatora, przewodów i nasadki kalibracyjnej.

Ręczną kalibrację należy wykonać za pomocą regulatora przepływu o przepustowości 0,25 litra na minutę.

MSA zaleca przeprowadzanie kalibracji przynajmniej co sześć miesięcy; jednakże wiele krajów i/lub organizacji ma własne wytyczne dotyczące kalibracji. Interwał kalibracji ALTAIR io 4 można skonfigurować tak, aby dostosować go do tych wymagań.

Podczas kalibracji zera czujnik O2 przechodzi także kalibrację zakresu dla zawartości 20,8% O2 w świeżym powietrzu, przy czym krzywa kalibracji zostaje skorygowana odpowiednio do wymagań. Podczas kalibracji zakresu sprawdzana jest dokładność wskazań czujnika O2 przy użyciu gazu o znanym stężeniu tlenu bez korekty krzywej kalibracji.

Kalibracja pozwala na dostosowanie zakresu wartości dla dowolnego czujnika, który przechodzi test kalibracji; wartości zakresu czujników, które go nie przechodzą, pozostają niezmienione. Z uwagi na możliwą obecność resztek gazów, urządzenie może po zakończeniu kalibracji na krótko włączyć alarm.

Gdy żywotność czujnika dobiega końca, urządzenie poinformuje o tym użytkownika po wykonaniu udanej kalibracji.

Jeśli kalibracja nie powiedzie się przez dwie kolejne próby, urządzenie przekaże użytkownikowi ostrzeżenie o końcu żywotności czujnika. Należy pamiętać, że kalibracja zakresu może się nie udać z wielu innych powodów, niż tylko koniec żywotności czujnika. W przypadku niepowodzenia kalibracji zakresu należy sprawdzić takie czynniki, jak pozostały gaz kalibracyjny w butli, data przydatności do użytku, zabezpieczenie nasadki itp., a następnie powtórzyć kalibrację przed wymianą czujnika.

UWAGA: Odczyty poziomu LEL w czasie rzeczywistym wyświetlane podczas kalibracji są wartościami orientacyjnymi i niekoniecznie odpowiadają rzeczywistemu poziomowi LEL stosowanego gazu kalibracyjnego. Na przykład, jeżeli do kalibracji do odczytu ogólnego poziomu palności używany jest metan w ilości 2,5% objętości, odczyty w czasie rzeczywistym podczas kalibracji będą wskazywać 100% LEL, mimo że używany gaz kalibracyjny ma tylko 57% LEL.

OSTRZEŻENIE!

Wykonać kalibrację zgodnie z wytycznymi zawartymi w niniejszej instrukcji. Nie należy kontynuować pracy z użyciem detektora, który nie jest w stanie przejść kalibracji.

Nieprzestrzeganie tego ostrzeżenia może spowodować poważne obrażenia ciała lub śmierć.

Kalibracja przez stację dokującą ALTAIR io DOCK

(1) Włożyć urządzenie do podstawki testowej ALTAIR io DOCK, aż do zatrzaśnięcia.
(2) Odpowiedni test jest uruchamiany automatycznie na podstawie ustawień skonfigurowanych w systemie Grid, a po jego zakończeniu otrzymywane są wyniki kalibracji.
(3) Wyjąć urządzenie ALTAIR io 4 z podstawki, naciskając szary przycisk zwalniający.

Kalibracja ręczna

Wyposażenie wymagane do przeprowadzenia ręcznej kalibracji:

• właściwa butla z gazem kalibracyjnym i ważnym terminem przydatności
• regulator przepływu 0,25 litra/min.
• przewody Superthane o śr. wew. 1/8″
• nasadka kalibracyjna

Aby wykonać ręczną kalibrację:

(1) Sprawdzić zgodność wyświetlanych stężeń gazu z parametrami gazu kalibracyjnego w butli.
(2) W menu wybrać opcję kalibracji.
(3) Na ekranie Zero Sensors (Zerowanie czujników) wybrać opcję Start, pod warunkiem, że użytkownik znajduje się na świeżym powietrzu.

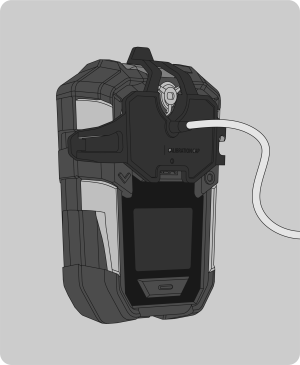

(4) Przygotować zestaw kalibracyjny i zamontować nasadkę kalibracyjną na urządzeniu:

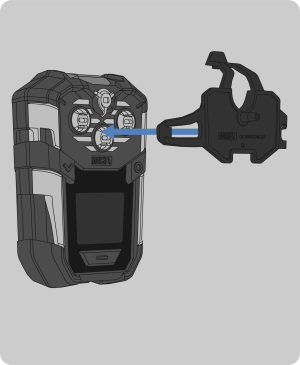

a) Włożyć wypustkę na nasadce kalibracyjnej w lewą szczelinę urządzenia.
b) Docisnąć nasadkę kalibracyjną aż do pełnego osadzenia w urządzeniu.
c) Górny i prawy zatrzask docisnąć w kierunku urządzenia aż do całkowitego unieruchomienia.
d) Upewnić się, że nasadka kalibracyjna jest prawidłowo osadzona.
e) Podłączyć jeden koniec przewodu do nasadki kalibracyjnej.
f) Podłączyć drugi koniec rurki do regulatora gazu (dołączonego w zestawie kalibracyjnym).
(5) Wybrać Next (Dalej).
(6) Otworzyć zawór reduktora ciśnienia na butli z gazem kalibracyjnym.
(7) Po zakończeniu kalibracji urządzenie wyświetli jej wyniki.
(8) Po wykonaniu kalibracji zamknąć zawór.
(9) Zdjąć nasadkę kalibracyjną.
