Kalibrierung von Geräten für toxische Gase (CO und H2S)
Um in den Kalibrierungsmodus zu gelangen, vergewissern Sie sich, dass Sie sich in unkontaminierter Frischluft befinden. Weitere Informationen hierzu finden Sie in Abbildung 7 .
WARNUNG!
Führen Sie eine Kalibrierung nur dann durch, wenn Sie ganz sicher sind, dass Sie sich in einer Umgebung mit unkontaminierter Frischluft befinden, da es sonst zu ungenauen Messwerten kommen kann, die fälschlicherweise angeben, dass ein Gefahrenbereich sicher ist.
Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden oder zum Tod führen.
|
1.
|
Drücken Sie im normalen Betriebsmodus die Taste TEST. |
|
○
|
"TEST" "GAS" "?" wird angezeigt. |
|
2.
|
Halten Sie die Taste TEST drei Sekunden lang gedrückt, wenn die Anzeige "TEST" "GAS" "?" angezeigt wird. |
|
○
|
Der Bildschirm "TEST" "CAL" wird angezeigt |
|
○
|
Nach drei Sekunden wird "FAS" "?" angezeigt, um den Benutzer zu fragen, ob ein Frischluftabgleich / eine Kalibrierung gewünscht wird. |
|
3.
|
Drücken Sie die Taste TEST, um die Nullpunktkalibrierung einzuleiten. |
HINWEIS: Andernfalls kehrt das Gerät in den normalen Betriebsmodus zurück.
|
4.
|
Während der Nullpunktkalibrierung: |
|
○
|
werden die Sanduhr und "FAS" angezeigt |
|
○
|
Wenn das Gerät erfolgreich kalibriert wurde: |
|
○
|
Wenn das Gerät nicht erfolgreich kalibriert werden konnte: |
|
▪
|
kehrt das Gerät nach fünf Sekunden in den normalen Betriebsmodus zurück. |
|
5.
|
Wenn das Gerät erfolgreich kalibriert wurde und "OK" angezeigt wird, drücken Sie die Taste TEST, um die Kalibrierung einzuleiten. |
|
▪
|
"CAL" "?" wird angezeigt. |
|
6.
|
Während "CAL" "?" angezeigt wird, drücken Sie die Taste TEST, um den Gaskalibrierungsmodus aufzurufen. |
|
▪
|
Das aktuell erwartete Prüfgas wird angezeigt (in ppm). |
|
a.
|
Um das erwartete Prüfgas zu ändern: |
1) Drücken Sie die Taste TEST
|
▪
|
"TEST" "SET" "?" "ppm" wird angezeigt. |
2) Drücken Sie erneut die Taste TEST, um die Einstellung vorzunehmen (halten Sie die Taste TEST gedrückt, um zu einem anderen Wert zu wechseln).
3) Warten Sie drei Sekunden, um in den Kalibrierungsmodus zurückzukehren.
WARNUNG!
Die erwarteten Gaskonzentrationen müssen mit den auf der/den Prüfgasflasche(n) angegebenen Gaskonzentrationen übereinstimmen.
Die Nichtbeachtung dieser Warnung führt zu einer falschen Kalibrierung, was zu schweren gesundheitlichen Schäden oder gar zum Tod führen kann.
|
b.
|
Führen Sie das entsprechende Prüfgas zu |
|
○
|
Die Anzeige wechselt zwischen dem aktuellen Gasmesswert, der Sanduhr und "CAL". |
|
○
|
Sobald das Gerät die Kalibrierung bestanden hat (dies dauert nicht länger als 90 Sekunden), wird "OK" angezeigt. |
|
○
|
Andernfalls wird "ERR" angezeigt. |
|
○
|
Warten Sie fünf Sekunden, um in den normalen Betriebsmodus zurückzukehren. |
|
c.
|
Wenn nach der Kalibrierung "ERR" angezeigt wird, wurden die aktuellen Einstellungen nicht geändert. Vergewissern Sie sich sofort, dass: |
|
○
|
Die Prüfgasflasche mit dem erwarteten Kalibrierungswert des Geräts übereinstimmt |
|
○
|
Die Prüfgasflasche nicht leer und nicht abgelaufen ist. |
|
○
|
Das Druckminderer-Ventil auf 0,25 Liter/Minute eingestellt ist |
|
○
|
Sich der Schlauch im Gaskalibrierungsmodus im vorderen Gerätegehäuse befindet. |
|
▪
|
Wiederholen Sie gegebenenfalls die Schritte 1 bis 6. |
|
○
|
Auf der Anzeige muss "OK" stehen; wird weiterhin "ERR" angezeigt, nehmen Sie das Gerät außer Betrieb. |
|
d.
|
Führen Sie einen Kurztest durch, um die Funktionstüchtigkeit zu bestätigen und das "√" zu aktivieren. |

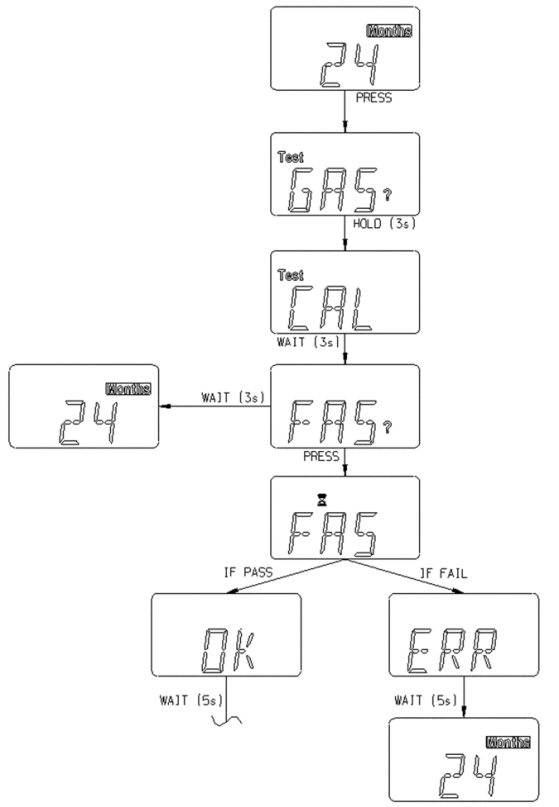

Abbildung 7 Flussdiagramm Kalibrierung (toxische Gase) (Teil 1 von 2)

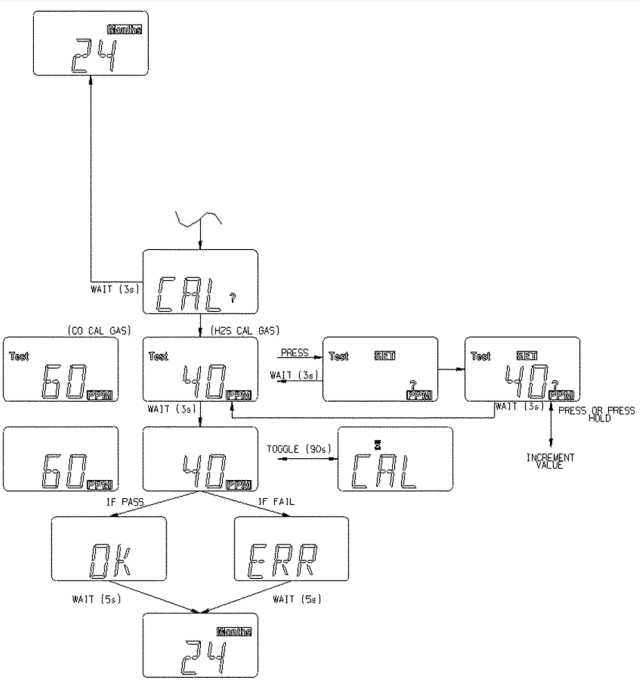

Abbildung 8 Flussdiagramm Kalibrierung (toxische Gase) (Teil 2 von 2)
