Calibración de instrumentos para gases tóxicos (CO y H2S)
Para entrar en el modo de calibración, asegúrese de que se encuentra en un entorno con aire fresco no contaminado;. Véase Figura 7 para obtener más información.
¡ADVERTENCIA!
No lleve a cabo una calibración a menos que esté seguro de encontrarse en un entorno con aire fresco no contaminado; de lo contrario, pueden producirse lecturas imprecisas que podrían indicar de forma errónea que una atmósfera peligrosa es segura.
Si hace caso omiso de esta advertencia, podría sufrir lesiones personales graves o letales.
|
1.
|
Pulse el botón TEST en el modo de funcionamiento normal. |
|
○
|
Se muestra "TEST" "GAS" "?" . |
|
2.
|
Mantenga pulsado el botón TEST durante tres segundos cuando se muestre "TEST" "GAS" "?" . |
|
○
|
Aparece la pantalla "TEST" "CAL". |
|
○
|
Después de tres segundos se muestra "FAS" "?" preguntando al usuario si desea efectuar una configuración/calibración de aire fresco. |
|
3.
|
Pulse el botón TEST para entrar en el ajuste de cero. |
NOTA: De lo contrario, el instrumento regresará al modo de funcionamiento normal.
|
4.
|
Durante el ajuste de cero: |
|
○
|
Se muestran el reloj de arena y "FAS". |
|
○
|
Si el instrumento se calibra correctamente: |
|
○
|
Si el instrumento no se calibra correctamente: |
|
▪
|
El instrumento regresa al modo de funcionamiento normal después de cinco segundos. |
|
5.
|
Una vez que el instrumento se haya calibrado correctamente y aparezca "OK", pulse el botón TEST para entrar en la calibración. |
|
6.
|
Mientras se muestra "CAL" "?", pulse el botón TEST para entrar en el modo de calibración de gas. |
|
▪
|
Se muestra el gas de prueba previsto (en ppm). |
|
a.
|
Para cambiar el gas patrón previsto: |
1) Pulse el botón TEST.
|
▪
|
Se muestra "TEST" "SET" "?" "ppm". |
2) Pulse de nuevo el botón TEST para realizar el ajuste (mantenga pulsado el botón TEST para desplazarse a un valor diferente).
3) Espere tres segundos para volver al modo de calibración.
¡ADVERTENCIA!
Las concentraciones de gas previstas deben coincidir con las concentraciones de gas indicadas en la(s) botella(s) de calibración.
Si hace caso omiso de esta advertencia, la calibración se llevará a cabo de forma incorrecta lo que puede provocar lesiones personales graves o letales.
|
b.
|
Aplique el gas de prueba adecuado. |
|
○
|
La pantalla alterna entre la lectura de gas actual, el reloj de arena y "CAL". |
|
○
|
Una vez que el instrumento haya superado la calibración (lo que no llevará más de 90 segundos), aparece "OK". |
|
○
|
En caso contrario, aparece "ERR". |
|
○
|
Espere cinco segundos para regresar al modo de funcionamiento normal. |
|
c.
|
Si después de la calibración aparece "ERR", los ajustes actuales no han cambiado. Compruebe inmediatamente lo siguiente: |
|
○
|
La botella de calibración coincide con el valor de calibración previsto en el instrumento |
|
○
|
La botella de calibración no está vacía y no ha caducado. |
|
○
|
El regulador está ajustado a 0,25 litros/minuto. |
|
○
|
El tubo está colocado en la carcasa frontal del instrumento durante el modo de calibración de gas. |
|
▪
|
En caso necesario, repita los pasos 1 a 6. |
|
○
|
En la pantalla debe aparecer "OK". Si continúa mostrándose "ERR", ponga el instrumento fuera de servicio. |
|
d.
|
Lleve a cabo una comprobación funcional con gas para confirmar el funcionamiento y activar la marca "√". |

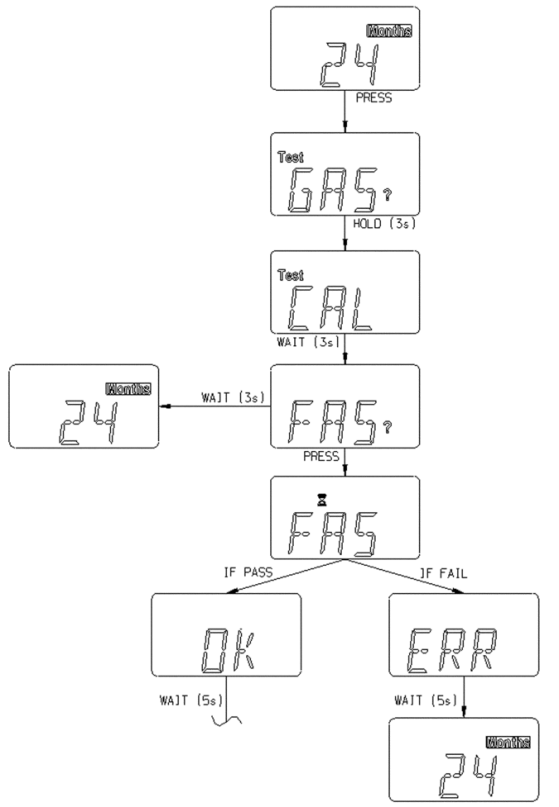

Figura 7 Diagrama de flujo de la calibración (gases tóxicos) (parte 1 de 2)

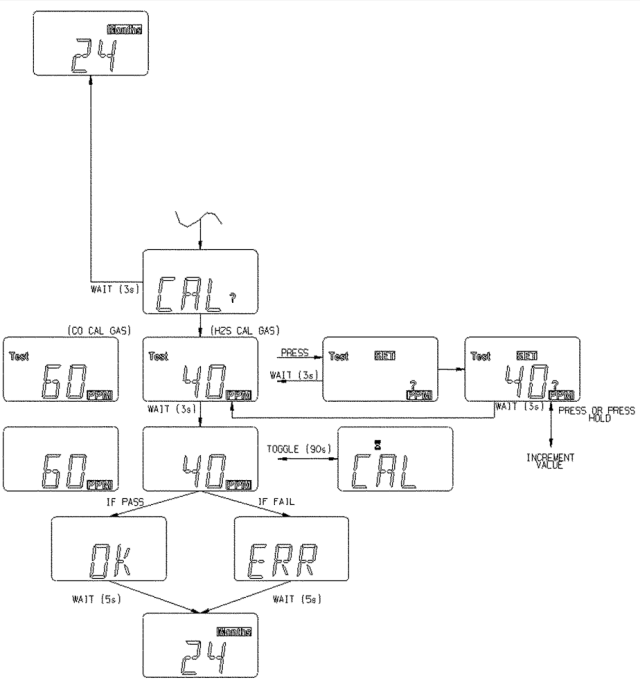

Figura 8 Diagrama de flujo de la calibración (gases tóxicos) (parte 2 de 2)
