Calibragem dos instrumentos de gás tóxico (CO e H2S)
Para entrar no modo de calibração, verifique se você está em ar fresco e não contaminado. Veja Figura 7 para mais detalhes.
AVISO!
Não realize calibração a menos que você tenha certeza de estar em ar fresco e não contaminado; caso contrário, podem ocorrer leituras imprecisas que podem indicar falsamente que uma atmosfera perigosa é segura.
O não cumprimento desta advertência pode causar ferimentos pessoais graves ou morte.
|
1.
|
No modo de operação normal, pressione o botão TEST. |
|
○
|
"TEST" "GAS" "?" é exibido. |
|
2.
|
Pressione e segure o botão TEST por três segundos quando o "TEST" "GÁS" “?” é exibido. |
|
○
|
Tela "TEST" "CAL" é exibida |
|
○
|
Após três segundos, "FAS" “?” é exibido perguntando ao usuário se uma configuração/calibração de ar fresco é desejada. |
|
3.
|
Aperte o botão TEST para entrar na calibração zero. |
NOTA: Caso contrário, o instrumento voltará ao modo normal de operação.
|
4.
|
Durante a calibração zero: |
|
○
|
é exibido a ampulheta e “FAS” |
|
○
|
Se o instrumento for calibrado com sucesso: |
|
○
|
Se o instrumento não for calibrado com sucesso: |
|
▪
|
o instrumento volta ao modo de operação normal após cinco segundos. |
|
5.
|
Quando o instrumento calibrar com sucesso e o "OK" for exibido, pressione o botão TEST para entrar na calibração. |
|
6.
|
Enquanto o "CAL" "?" é exibido, pressione o botão TEST para entrar no modo de calibração de gás. |
|
▪
|
O gás de teste atual esperado é mostrado (em ppm). |
|
a.
|
Para alterar o gás de calibração esperado: |
1) Aperte o botão TEST
|
▪
|
"TEST" "SET" "?" "ppm" é exibido. |
2) Pressione o botão TEST novamente para definir (mantenha pressionado o botão TEST para rolar para um valor diferente).
3) Aguarde três segundos para voltar ao modo Calibração.
AVISO!
As concentrações esperadas de gás devem corresponder às concentrações de gás listadas no(s) cilindro(s) de calibração.
O não cumprimento desta advertência irá resultar em uma calibração incorreta, causando ferimentos pessoais graves ou morte.
|
b.
|
Aplique o gás de teste apropriado |
|
○
|
O mostrador alterna entre a leitura atual do gás, a ampulheta e "CAL". |
|
○
|
Uma vez que o instrumento passe na calibração (isso não levará mais do que 90 segundos), "OK" é exibido. |
|
○
|
Caso contrário, "ERR" aparece. |
|
○
|
Espere cinco segundos para voltar ao modo de operação normal. |
|
c.
|
Se "ERR" for exibido após a calibração, as configurações atuais não foram alteradas. Verifique imediatamente se: |
|
○
|
O cilindro de calibração corresponde ao valor de calibração esperado no instrumento |
|
○
|
O cilindro de calibração não está vazio e ainda não expirou. |
|
○
|
O regulador é de 0,25 litros/minuto |
|
○
|
A tubulação está assentada na caixa frontal do instrumento durante o modo de calibração de gás. |
|
▪
|
Se necessário, repita os passos 1 a 6. |
|
○
|
O display deve exibir "OK"; se "ERR" permanecer, retire o instrumento de serviço. |
|
d.
|
Realize um teste de resposta para confirmar a operação e ativar o "√". |

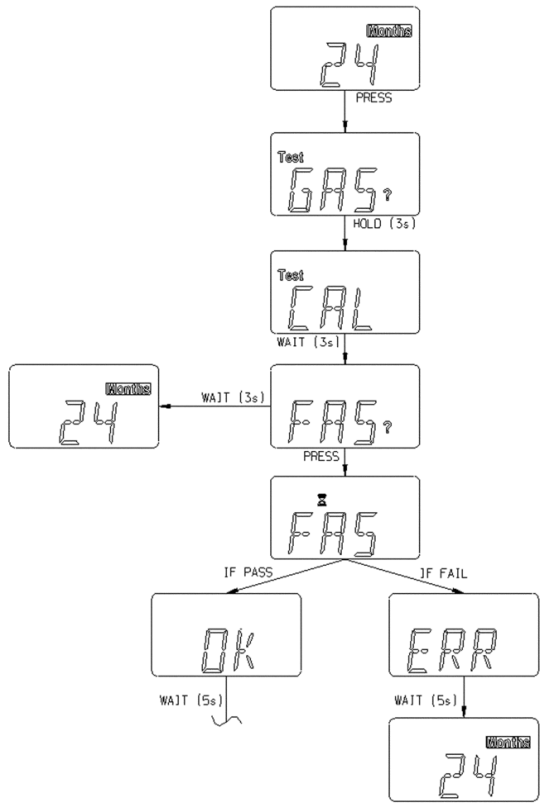

Figura 7 Fluxograma de Calibração (Tóxicos) (parte 1 de 2)
Figura 8 Fluxograma de Calibração (Tóxicos) (parte 2 de 2)
