Kalibrering av instrumenten för giftiga gaser (CO och H2S)

Se till att befinna dig i frisk, oförorenad luft innan du går in i kalibreringsläget. Se Figur 7 för mer detaljer.

VARNING!

Utför inte kalibrering om du inte är säker på att du befinner dig i frisk, oförorenad luft, annars kan felaktiga avläsningar förekomma som felaktigt indikerar att en farlig atmosfär är säker.

Om denna varning inte följs kan det leda till allvarliga personskador eller dödsfall.

1. Tryck på TEST-knappen i normalt driftläge.
○ ”TEST” ”GAS” ”?” visas.
2. Håll TEST-knappen intryckt i tre sekunder när ”TEST” ”GAS” ”?” visas.
○ Skärmen ”TEST” ”CAL” visas.
○ Efter tre sekunder visas ”FAS” ”?” som frågar användaren om en friskluftsinställning/kalibrering önskas.
3. Tryck på TEST-knappen för gå till nollkalibrering.

OBS! Annars återgår instrumentet till det normala driftläget.

4. Under nollkalibreringen:
○ visas timglaset och ”FAS”-displayen
○ Om kalibrering av instrumentet lyckades:
▪ ”OK” visas.
○ Om kalibrering av instrumentet misslyckades:
▪ ”ERR” visas.
▪ Instrumentet återgår till normalt driftläge efter fem sekunder.
5. När instrumentet har kalibrerats och ”OK” visas trycker du på TEST-knappen för att gå till kalibreringen.
▪ ”CAL” ”?” visas.
6. Medan ”CAL” ”?” visas, tryck på TEST-knappen för att gå till läget för gaskalibrering.
▪ Den aktuella förväntade testgasen visas (i ppm).
a.   För att ändra den förväntade kalibreringsgasen:

1) Tryck på TEST-knappen.

▪ ”TEST” ”SET” ”?” ”ppm” visas.

2) Tryck på TEST-knappen igen för att ställa in (håll TEST-knappen intryckt för att bläddra till ett annat värde).

3) Vänta tre sekunder för att återgå till kalibreringsläget.

VARNING!

De förväntade gaskoncentrationerna måste stämma överens med de gaskoncentrationer som anges på kalibreringsflaskan/flaskorna.

Att inte följa denna varning orsakar felaktig kalibrering, vilket kan leda till allvarliga personskador eller dödsfall.



b.   Tillsätt lämplig testgas:
○ Displayen växlar mellan den aktuella gasavläsningen, timglaset och ”CAL”.
○ När instrumentet har klarat kalibreringen (vilket tar högst 90 sekunder) visas ”OK”.
○ Annars visas ”ERR”.
○ Vänta fem sekunder för att återgå till det normala driftläget.
c.   Om ”ERR” visas efter kalibreringen ändrades inte de aktuella inställningarna. Kontrollera omedelbart att
○ Kalibreringsflaskan motsvarar det förväntade kalibreringsvärdet i instrumentet.
○ Kalibreringsflaskan är inte tom och har inte gått ut.
○ Regulatorn är 0,25 liter/minut.
○ Slangen sitter i det främre instrumenthöljet under gaskalibreringsläget.
▪ Upprepa vid behov steg 1 till 6.
○ Displayen måste visa ”OK”. Om ”ERR” kvarstår ska instrumentet tas ur bruk.
d.   Utför ett bumptest för att bekräfta funktionen och aktivera ”√”.

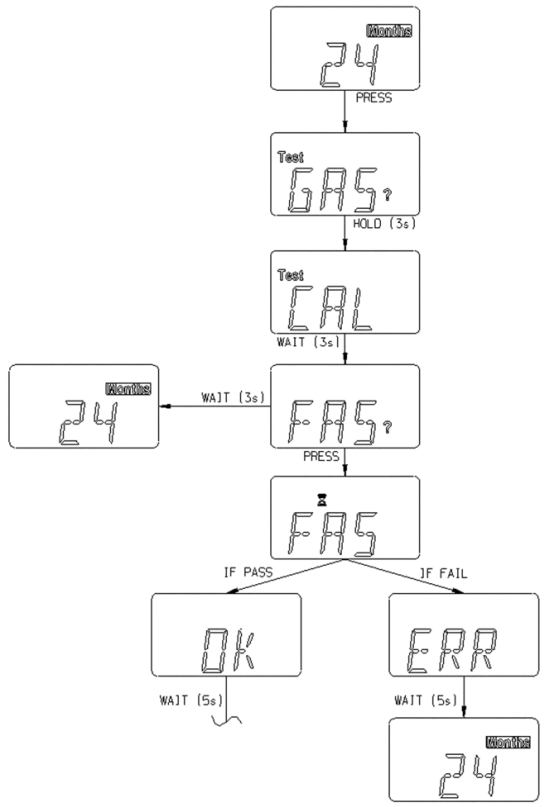

Figur 7 Flödesschema för kalibrering (gifter) (del 1 av 2)

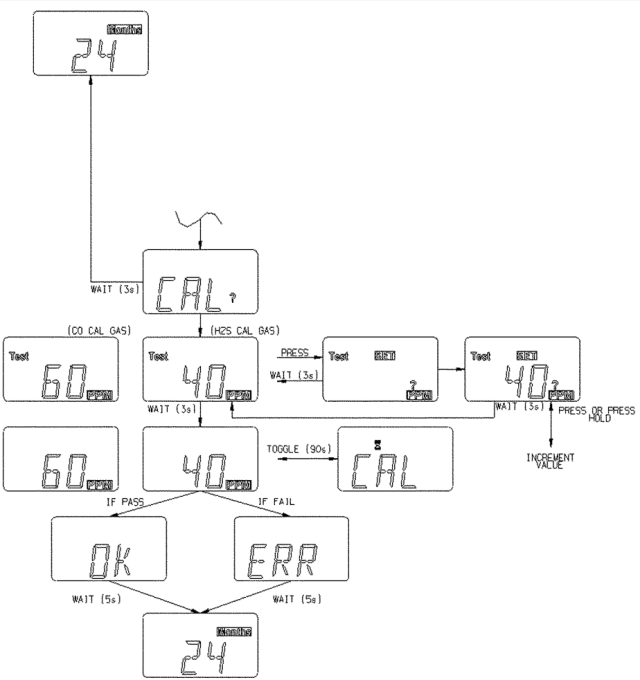

Figur 8 Flödesschema för kalibrering (gifter) (del 2 av 2)
