Erkennungsbereich

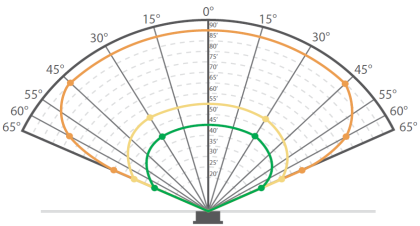

Gasmessleistung: HEPTAN
Waagrecht Hoch Mittel Niedrig
0° 90' 55' 45'
±15°
30°   55' 45'
-30°   55' 45'
45° 90'
-45° 90'
60° 75'
-60° 75'
65° 50' 40' 30'
-65° 50' 40' 30'

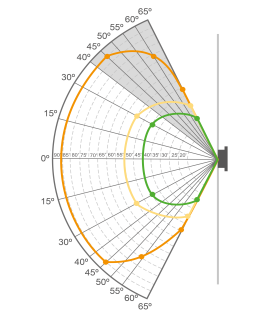

HINWEIS: Der vertikale Erkennungsbereich wird durch den Regenschutz (Artikel-Nr. 10236202) beeinträchtigt. Der ausgegraute Teil links wird bei montiertem Regenschutz (Artikel-Nr. 10236202) nicht erkannt.
Senkrecht Hoch Mittel Niedrig
0° 90' 55' 45'
±15°
30°   55' 45'
-30°   55' 45'
45° 90'
-45° 90'
60° 75'
-60° 75'
65° 50' 40' 30'
-65° 50' 40' 30'

Abbildung 3 Erkennungsbereich für Heptan

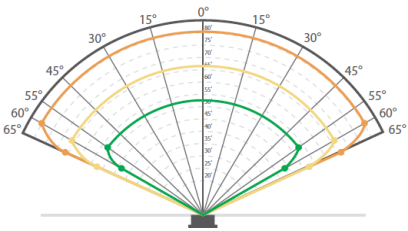

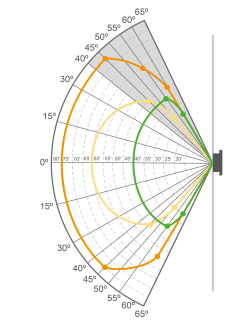

Gasmessleistung: METHAN
Waagrecht Hoch Mittel Niedrig
0° 80' 60' 45'
±15°
30°
-30°
40°
-40°
45° 80'
-45° 80'
55° 65' 50' 45'
-55° 65' 50' 45'
60°   40' 35'
-60°   35' 35'
HINWEIS: Der vertikale Erkennungsbereich wird durch den Regenschutz (Artikel-Nr. 10236202) beeinträchtigt. Der ausgegraute Teil links wird bei montiertem Regenschutz (Artikel-Nr. 10236202) nicht erkannt.
Senkrecht Hoch Mittel Niedrig
0° 80' 60' 45'
±15°
30°
-30°
40°
-40°
45° 80' 50'
-45° 80' 50'
50°   35'
-50°   35'
55° 65'   45'
-55° 65'   45'
60° 50'   35'
-60° 60'   35'

Abbildung 4 Erkennungsbereich für Methan

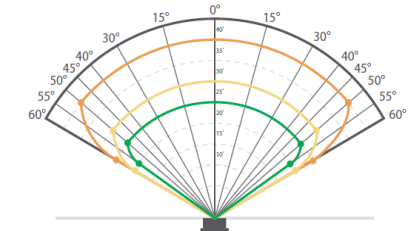

Gasmessleistung: METHANOL
Waagrecht Hoch Mittel Niedrig
0° 40' 30' 25'
±15°
30°
-30°
±40°
45°
-45°
50° 40' 30' 25'
-50° 40' 30' 25'
55°     20'
-55°     20'
60° 25' 20'
-60° 25' 20'

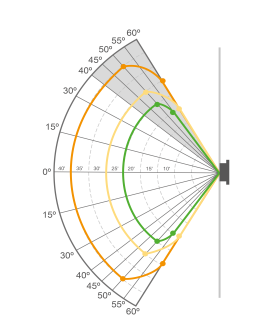

HINWEIS: Der vertikale Erkennungsbereich wird durch den Regenschutz (Artikel-Nr. 10236202) beeinträchtigt. Der ausgegraute Teil links wird bei montiertem Regenschutz (Artikel-Nr. 10236202) nicht erkannt.
Senkrecht Hoch Mittel Niedrig
0° 40' 30' 25'
±15°
30°
-30°
40°
-40°
50° 40' 30' 25'
-50° 40' 30' 25'
55°     20'
-55°     20'
60° 30' 20'
-60° 30' 20'

Abbildung 5 Erkennungsbereich für Methanol

Gasmessleistung: PROPAN
Waagrecht Hoch Mittel Niedrig
0° 60' 45' 25'
±15°
30°
-30°
40°
-40°
45°     25'
-45°     25'
55° 60' 45' 20'
-55° 60' 45' 20'
60° 45' 25'
-60° 45' 30'

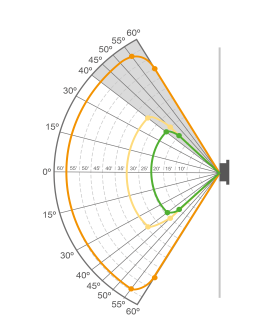

HINWEIS: Der vertikale Erkennungsbereich wird durch den Regenschutz (Artikel-Nr. 10236202) beeinträchtigt. Der ausgegraute Teil links wird bei montiertem Regenschutz (Artikel-Nr. 10236202) nicht erkannt.
Senkrecht Hoch Mittel Niedrig
0° 40' 30' 25'
±15°
30°
-30°
40°   35' 25'
-40°   35' 25'
45°   25' 20'
-45°   25' 20'
55° 60'
-55° 60'
60° 50'
-60° 50'

Abbildung 6 Erkennungsbereich für Propan

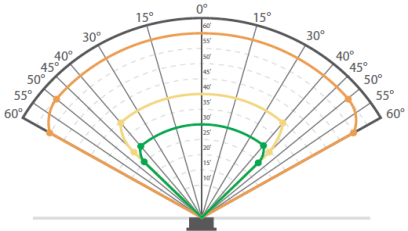

Gasmessleistung: ETHAN
Waagrecht Hoch Mittel Niedrig
0° 60' 40' 30'
±15°
30°
-30°
40°   40' 30'
-40°   40' 30'
45°   30' 25'
-45°   30' 25'
50° 60'
-50° 60'
60° 55'
-60° 55'
HINWEIS: Der vertikale Erkennungsbereich wird durch den Regenschutz (Artikel-Nr. 10236202) beeinträchtigt. Der ausgegraute Teil links wird bei montiertem Regenschutz (Artikel-Nr. 10236202) nicht erkannt.
Senkrecht Hoch Mittel Niedrig
0° 60' 40' 30'
±15°
30°
-30°
40°   40' 30'
-40°   40' 30'
45°   30' 25'
-45°   30' 25'
50° 60'
-50° 60'
60° 55'
-60° 55'

Abbildung 7 Erkennungsbereich für Ethan

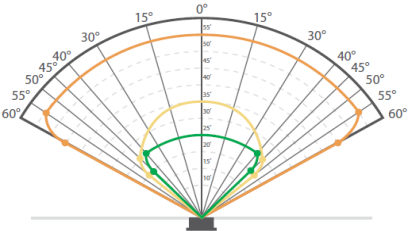

Gasmessleistung: BUTAN
Waagrecht Hoch Mittel Niedrig
0° 55' 35' 25'
±15°
30°
-30°
40°     25'
-40°     25'
45°   25' 20'
-45°   25' 20'
50°   20'
-50°   20'
55° 55'
-55° 55'
60° 45'
-60° 45'
HINWEIS: Der vertikale Erkennungsbereich wird durch den Regenschutz (Artikel-Nr. 10236202) beeinträchtigt. Der ausgegraute Teil links wird bei montiertem Regenschutz (Artikel-Nr. 10236202) nicht erkannt.
Senkrecht Hoch Mittel Niedrig
0° 55' 35' 25'
±15°
30°
-30°
40°     25'
-40°     25'
45°     20'
-45°     20'
55° 55'
-55° 55'
60° 45'
-60° 45'

Abbildung 8 Erkennungsbereich für Butan

Die Daten für Ansprechzeiten und Erkennungsbereich wurden durch Testen eines FL500-H2 Flammendetektors mit einer Wasserstoffflamme aus einem speziellen 6-Quadratzoll-Brenner mit 1600 Öffnungen ermittelt. Die Flammenhöhe betrug ca. 32 Zoll.

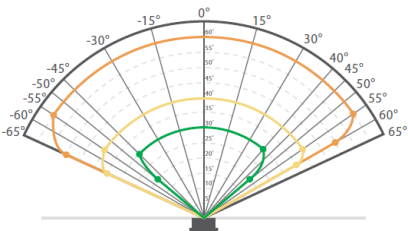

Gasmessleistung: WASSERSTOFF
Waagrecht Hoch Mittel Niedrig
0° 60' 40' 30'
±15° 60' 40' 30'
±30° 60' 40' 30'
40°     30'
45° 60' 40'
-45° 60' 40' 30'
±50°     20'
±55° 60' 40'
60° 50' 35'
-60° 50' 35'

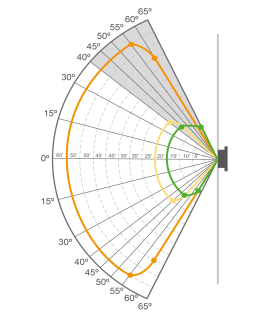

HINWEIS: Der vertikale Erkennungsbereich wird durch den Regenschutz (Artikel-Nr. 10236202) beeinträchtigt. Der ausgegraute Teil links wird bei montiertem Regenschutz (Artikel-Nr. 10236202) nicht erkannt.
Senkrecht Hoch Mittel Niedrig
0° 60' 25' 20'
±15° 60' 25' 20'
±30° 60' 25' 20'
40°   25'
45° 60' 20' 20'
-45° 60' 25' 20'
-50°   20' 20'
±55° 60'
60° 50'
-60° 50'   15'
65°     15'

Abbildung 9 Erkennungsbereich für Wasserstoff FL500-H2 horizontal
