Verdrahtung
WARNUNG!
| • | Die elektrische Verkabelung muss von einem zugelassenen Elektriker vorgenommen werden. |
| • | Die gesamte Verdrahtung muss den geltenden Anforderungen von NEC, CEC und den örtlichen elektrischen Sicherheitsvorschriften entsprechen. |
| • | Installieren Sie eine abgedichtete Kabeldurchführung innerhalb von 46 cm (18 Zoll) vom Gehäuse des Geräts. |
| • | Stellen Sie sicher, dass die gesamte Verkabelung für eine Umgebungstemperatur von 93,1 °C (199,6 °F) geeignet ist. |
| • | Trennen Sie die Stromquelle vor der Installation der Verkabelung des Geräts. |
| • | Lesen Sie alle Warnungen zu elektrischen Anschlüssen und Verkabelungsanforderungen, bevor Sie das Gerät an die Stromversorgung anschließen. |
| • | Bringen Sie Verschlussadapter oder -schrauben entsprechend behördlichen Vorschriften am Gehäuse an, um die Vorgaben des Detektors für Umweltschutz und explosionsgefährdete Bereiche einzuhalten. |
| • | Das Gerät kann durch elektrostatische Entladung beschädigt werden. Wenn Sie an der Verkabelung des Geräts arbeiten, achten Sie darauf, nur die Anschlusspunkte zu berühren. Die Garantie deckt keine durch elektrostatische Entladung beschädigten Bauteile. |
| • | Verlegen Sie die Verkabelung NICHT in einer explosionsfähigen Atmosphäre. Andernfalls kann es zu einem elektrischen Schlag oder zur Funkenbildung kommen. |
Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen oder zum Tod führen.
Verlegen Sie alle Kabelverbindungen durch die unteren Eingänge zum Klemmenblock (TB, terminal block). Für den Klemmenblock eignen sich Litze oder Volldraht mit 14–22 AWG (2,1–0,3 mm2).
Falls ein Kabelkanal verwendet wird, empfiehlt sich eine Tropfschleife im Kabelkanal, um Korrosion am Gehäuse durch Feuchtigkeit oder Kondensation vorzubeugen.
Verwenden Sie für Gewinde an Gehäuseöffnungen nicht aushärtende Dichtmittel.
Abbildung 15 FL500-Gehäuse und ‑Basis
Entfernen Sie auf 0,64 cm (0,25 Zoll) Länge die Isolierung von jedem Draht.
Verwenden Sie die richtigen Kabel für die Umgebungstemperatur am Installationsort des Geräts.

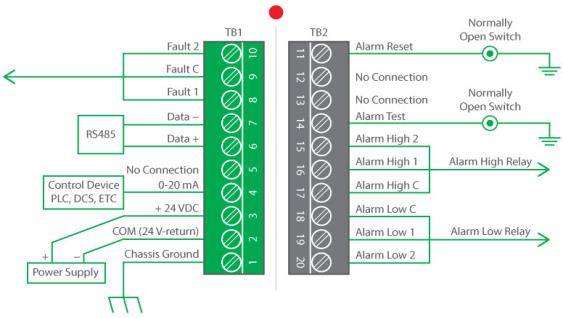

Abbildung 16 Anschlussplan
Schutzschaltungen für Relaiskontakte
WARNUNG!
Schützen Sie die Relaiskontakte vor Spannungsspitzen und Überspannungen. Befestigen Sie an allen induktiven Lasten (Glocken, Summer, Relais) eine Klemme an potentialfreien Relaiskontakten wie abgebildet. Induktive Lasten ohne Klemme können Spannungsspitzen von mehr als 1000 Volt verursachen. Spannungsspitzen dieser Größenordnung können Fehlalarme und Schäden an den Kontakten verursachen.
Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen oder zum Tod führen.
| 1. | Zum Anschließen des Drahts an den Klemmenblock wird der Leiter wie in gezeigt im Verbindungsbereich installiert. |
| 2. | Ziehen Sie die zugehörige Schraubklemme mit einem Schlitzschraubendreher an. |
