Pole widzenia

Dane techniczne dla gazów: HEPTAN
Poziome Wartość wysoka Wartość średnia Wartość niska
0° 90' 55' 45'
±15°
30°   55' 45'
-30°   55' 45'
45° 90'
-45° 90'
60° 75'
-60° 75'
65° 50' 40' 30'
-65° 50' 40' 30'
UWAGA: na pionowe pole widzenia ma wpływ osłona przeciwdeszczowa (nr katalogowy 10236202). Szara część po lewej stronie nie jest widoczna po zainstalowaniu osłony przeciwdeszczowej (nr katalogowy 10236202).

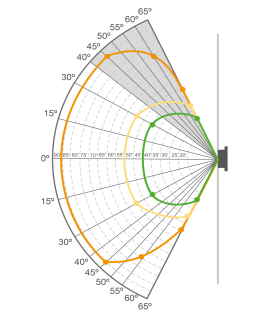

Pionowe Wartość wysoka Wartość średnia Wartość niska
0° 90' 55' 45'
±15°
30°   55' 45'
-30°   55' 45'
45° 90'
-45° 90'
60° 75'
-60° 75'
65° 50' 40' 30'
-65° 50' 40' 30'

rysunek 3 Pole widzenia dla heptanu



Dane techniczne dla gazu: METAN

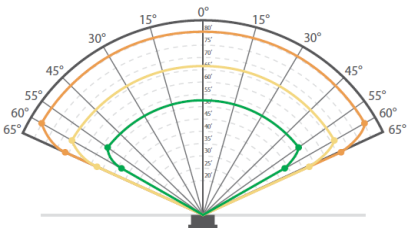

Poziome Wartość wysoka Wartość średnia Wartość niska
0° 80' 60' 45'
±15°
30°
-30°
40°
-40°
45° 80'
-45° 80'
55° 65' 50' 45'
-55° 65' 50' 45'
60°   40' 35'
-60°   35' 35'
UWAGA: na pionowe pole widzenia ma wpływ osłona przeciwdeszczowa (nr katalogowy 10236202). Szara część po lewej stronie nie jest widoczna po zainstalowaniu osłony przeciwdeszczowej (nr katalogowy 10236202).

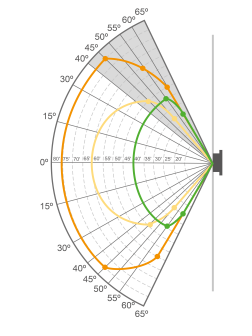

Pionowe Wartość wysoka Wartość średnia Wartość niska
0° 80' 60' 45'
±15°
30°
-30°
40°
-40°
45° 80' 50'
-45° 80' 50'
50°   35'
-50°   35'
55° 65'   45'
-55° 65'   45'
60° 50'   35'
-60° 60'   35'

rysunek 4 Pole widzenia dla metanu

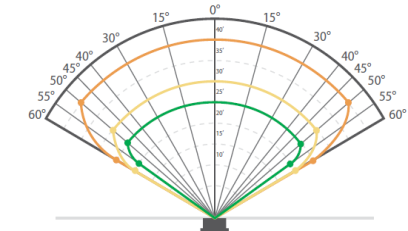

Dane techniczne dla gazu: METANOL
Poziome Wartość wysoka Wartość średnia Wartość niska
0° 40' 30' 25'
±15°
30°
-30°
±40°
45°
-45°
50° 40' 30' 25'
-50° 40' 30' 25'
55°     20'
-55°     20'
60° 25' 20'
-60° 25' 20'

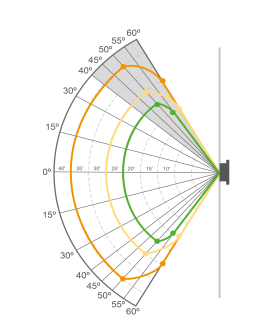

UWAGA: na pionowe pole widzenia ma wpływ osłona przeciwdeszczowa (nr katalogowy 10236202). Szara część po lewej stronie nie jest widoczna po zainstalowaniu osłony przeciwdeszczowej (nr katalogowy 10236202).
Pionowe Wartość wysoka Wartość średnia Wartość niska
0° 40' 30' 25'
±15°
30°
-30°
40°
-40°
50° 40' 30' 25'
-50° 40' 30' 25'
55°     20'
-55°     20'
60° 30' 20'
-60° 30' 20'

rysunek 5 Pole widzenia dla metanolu

Dane techniczne dla gazu: PROPAN

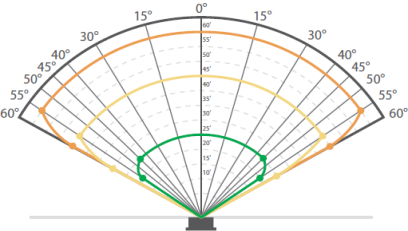

Poziome Wartość wysoka Wartość średnia Wartość niska
0° 60' 45' 25'
±15°
30°
-30°
40°
-40°
45°     25'
-45°     25'
55° 60' 45' 20'
-55° 60' 45' 20'
60° 45' 25'
-60° 45' 30'
UWAGA: na pionowe pole widzenia ma wpływ osłona przeciwdeszczowa (nr katalogowy 10236202). Szara część po lewej stronie nie jest widoczna po zainstalowaniu osłony przeciwdeszczowej (nr katalogowy 10236202).

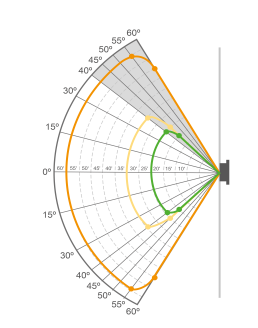

Pionowe Wartość wysoka Wartość średnia Wartość niska
0° 40' 30' 25'
±15°
30°
-30°
40°   35' 25'
-40°   35' 25'
45°   25' 20'
-45°   25' 20'
55° 60'
-55° 60'
60° 50'
-60° 50'

rysunek 6 Pole widzenia dla propanu

Dane techniczne dla gazu: ETAN

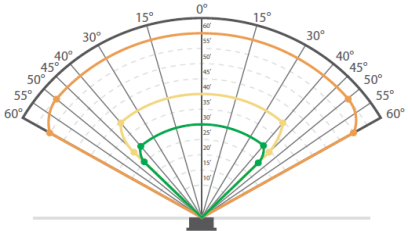

Poziome Wartość wysoka Wartość średnia Wartość niska
0° 60' 40' 30'
±15°
30°
-30°
40°   40' 30'
-40°   40' 30'
45°   30' 25'
-45°   30' 25'
50° 60'
-50° 60'
60° 55'
-60° 55'
UWAGA: na pionowe pole widzenia ma wpływ osłona przeciwdeszczowa (nr katalogowy 10236202). Szara część po lewej stronie nie jest widoczna po zainstalowaniu osłony przeciwdeszczowej (nr katalogowy 10236202).
Pionowe Wartość wysoka Wartość średnia Wartość niska
0° 60' 40' 30'
±15°
30°
-30°
40°   40' 30'
-40°   40' 30'
45°   30' 25'
-45°   30' 25'
50° 60'
-50° 60'
60° 55'
-60° 55'

rysunek 7 Pole widzenia etanu

Dane techniczne dla gazu: BUTAN

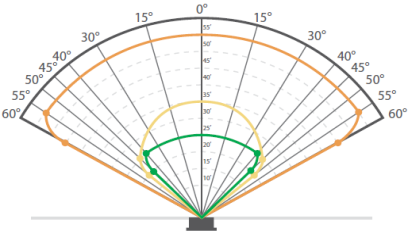

Poziome Wartość wysoka Wartość średnia Wartość niska
0° 55' 35' 25'
±15°
30°
-30°
40°     25'
-40°     25'
45°   25' 20'
-45°   25' 20'
50°   20'
-50°   20'
55° 55'
-55° 55'
60° 45'
-60° 45'
UWAGA: na pionowe pole widzenia ma wpływ osłona przeciwdeszczowa (nr katalogowy 10236202). Szara część po lewej stronie nie jest widoczna po zainstalowaniu osłony przeciwdeszczowej (nr katalogowy 10236202).
Pionowe Wartość wysoka Wartość średnia Wartość niska
0° 55' 35' 25'
±15°
30°
-30°
40°     25'
-40°     25'
45°     20'
-45°     20'
55° 55'
-55° 55'
60° 45'
-60° 45'

rysunek 8 Pole widzenia butanu

Dane dotyczące czasu reakcji i pola widzenia uzyskano, testując czujkę płomieni FL500-H2 z płomieniem wodoru z niestandardowego palnika o średnicy 6 cali z 1600 otworami. Wysokość płomienia wynosiła około 32 cali.
Dane techniczne dla gazu: WODÓR

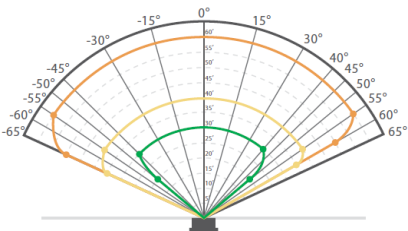

Poziome Wartość wysoka Wartość średnia Wartość niska
0° 60' 40' 30'
±15° 60' 40' 30'
±30° 60' 40' 30'
40°     30'
45° 60' 40'
-45° 60' 40' 30'
±50°     20'
±55° 60' 40'
60° 50' 35'
-60° 50' 35'
UWAGA: na pionowe pole widzenia ma wpływ osłona przeciwdeszczowa (nr katalogowy 10236202). Szara część po lewej stronie nie jest widoczna po zainstalowaniu osłony przeciwdeszczowej (nr katalogowy 10236202).
Pionowe Wartość wysoka Wartość średnia Wartość niska
0° 60' 25' 20'
±15° 60' 25' 20'
±30° 60' 25' 20'
40°   25'
45° 60' 20' 20'
-45° 60' 25' 20'
-50°   20' 20'
±55° 60'
60° 50'
-60° 50'   15'
65°     15'

rysunek 9 Pole widzenia wodoru FL500-H2 poziomo
