Montaż

Użyj uchwytu montażowego (nr katalogowy 71370-1) i urządzenia, aby zainstalować urządzenie na ścianie, słupie lub innej powierzchni. Konstrukcja uchwytu montażowego pozwala na regulację ustawienia optycznego przy zachowaniu stałej pozycji urządzenia.

Aby przymocować uchwyt montażowy do ściany gipsowo-kartonowej, zainstaluj co najmniej dwa elementy mocujące do kołka rozporowego za płytą gipsową, aby zapewnić wsparcie dla ciężaru urządzenia. Zalecanym łącznikiem jest śruba 3-cal. #12.

Aby prawidłowo zainstalować urządzenie, należy skorzystać z wymiarów przedstawionych na rysunkach od 10 do 14. Upewnij się, że urządzenie:

•

Znajduje się w miejscu, w którym personel ani żadne przedmioty nie będą blokować pola widzenia,

•

Znajduje się w miejscu dogodnym do kontroli wzrokowej i czyszczenia,

•

Znajduje się w miejscu, w którym na szybie optycznej nie może gromadzić się lód, brud lub zanieczyszczeni,

•

Jest skierowane w dół pod kątem ok. 15-20 stopni, aby zapobiec gromadzeniu się kurzu i wilgoci na okienku optycznym.

Firma General Monitors nie zaleca stosowania końcówek przewodów, ani połączeń obciskanych dla żadnych zacisków końcowych okablowania skrzynki przyłączeniowej lub obudowy. Nieprawidłowe zaciskanie może spowodować słabe połączenie przy zmianach temperatury.

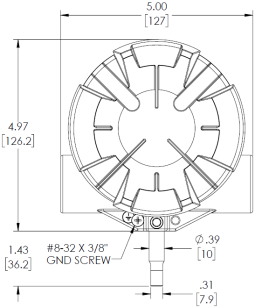

rysunek 10 Rysunek ogólny FL500, widok z przodu

rysunek 11 Rysunek ogólny FL500, widok z boku

rysunek 12 FL500 i uchwyt montażowy, widok z boku

rysunek 13 FL500 i uchwyt montażowy, widok z góry

rysunek 14 FL500 i uchwyt montażowy, widok z tyłu
