Mise en marche de l'appareil
|
1.
|
Appuyer sur le bouton. |
|
•
|
Tous les segments de l'écran sont activés |
|
•
|
Une alarme sonore se fait entendre |
|
•
|
Les LED d'alarme s'allument |
|
•
|
L'alarme vibrante est activée. |
L'appareil affiche les indications suivantes pendant quelques secondes :
|
•
|
WAIT (affiché jusqu'à 20 secondes pendant la détection de la cellule) |
|
•
|
Si activés : paramètres d'indication d'alarme individuelle |
|
•
|
Icône d'alarme basse avec paramètre d'alarme basse |
|
•
|
Icône d'alarme haute avec paramètre d'alarme haute |
|
•
|
Icône d'alarme VLE avec paramètre d'alarme VLE |
|
•
|
Icône d'alarme VME avec paramètre d'alarme VME |
|
•
|
Paramètres du gaz de calibrage |
|
2.
|
Si la page LastCalDate est activée, l'écran affiche la date du dernier calibrage de la cellule installée (JJ‐MMM‐AA). |

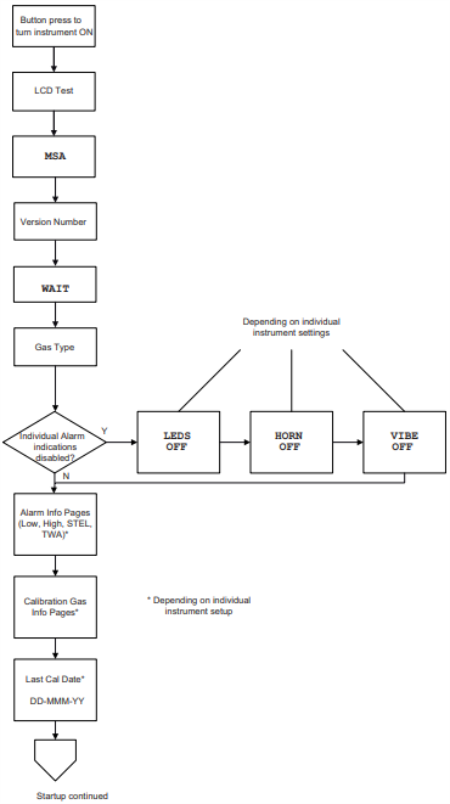

Figure 3 Démarrage
|
3.
|
Le message Réglage à l'air frais (FAS?)/l'écran de démarrage Contrôle d'impulsion (PULSE) est affiché, en fonction de la cellule installée. |
AVERTISSEMENT !
Le réglage à l'air frais (FAS)/test fonctionnel (Bump) doit uniquement être réalisé dans un air frais et non contaminé ; sinon, des valeurs incorrectes pourraient indiquer à tort une atmosphère dangereuse comme étant sûre. Si la qualité de l'air ambiant est incertaine, il ne faut pas effectuer de réglage à l'air frais (FAS)/test fonctionnel (Bump). Ne pas utiliser le réglage à l'air frais (FAS)/test fonctionnel (Bump) en remplacement des contrôles de calibrage quotidiens. Le contrôle du calibrage est nécessaire pour vérifier la précision.
Le non-respect de cet avertissement peut entraîner des blessures graves, voire mortelles.

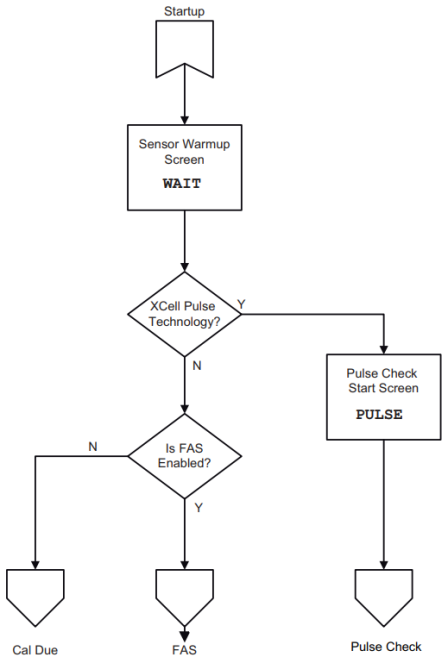

Figure 4 Démarrage, suite
FAS
FAS? s'affiche.
|
1.
|
Pour lancer le réglage à l'air frais FAS, appuyer sur le bouton pendant l'affichage de FAS? . |
L'écran affiche le résultat du réglage (PASS ou ERR).
| |
Le réglage à l'air frais (FAS) a des limitations.
Si un niveau de gaz dangereux est présent, l'appareil affiche ERR.
Appuyer sur le bouton pour faire état de l'erreur et effectuer un calibrage.
|
Test fonctionnel (Bump) sur les appareils dotés de la technologie XCell Pulse
Ce test démarre automatiquement.
|
•
|
PULSE s'affiche brièvement. |
|
•
|
L'icône du contrôle d'impulsion électronique et un compte à rebours sont affichés. |
|
•
|
À la fin du compte à rebours, les résultats du contrôle d'impulsion électronique sont affichés (PASS ou ERR). |
Si ERR est affiché :
|
1.
|
Appuyer sur le bouton pour repasser au mode de fonctionnement normal et effectuer un calibrage. |
Si PASS est affiché :
|
•
|
L'icône du contrôle de débit et WAIT sont affichés à l'écran, suivis d'un compte à rebours. |
À la fin du compte à rebours, FLOW apparaît à l'écran et les LED vertes à côté de la cellule clignotent.
|
1.
|
Expirer dans l'appareil. |
Tenir l'appareil près de la bouche (à une distance de 5 cm/2 pouces) et souffler vigoureusement sur l'orifice de la cellule pendant 2 secondes.
Les résultats du test sont ensuite affichés (PASS ou ERR).
Si ERR est affiché :
|
1.
|
Appuyer sur le bouton pour repasser au mode de fonctionnement normal et inspecter la cellule. |
|
2.
|
Répéter si nécessaire le test fonctionnel (Bump). |
|
3.
|
Si le test fonctionnel (Bump) échoue, calibrer l'appareil (voir Calibrage). |
Si PASS est affiché :
|
•
|
L'appareil repasse en mode de fonctionnement normal. |
|
•
|
Le symbole Ö est affiché pendant 24 heures pour indiquer que l'auto-test a réussi. |
|
•
|
Si l'option LED de sécurité (verte) est activée, les LED vertes clignotent périodiquement. |
Pour nettoyer le couvercle de la cellule avant ou après un test de débit, utiliser uniquement le produit de nettoyage approuvé indiqué sous Références de commande.
|
4.
|
Pour faire l'impasse sur le réglage à l'air frais FAS, ne pas appuyer sur le bouton. |
L'appareil continue sa séquence d'allumage.

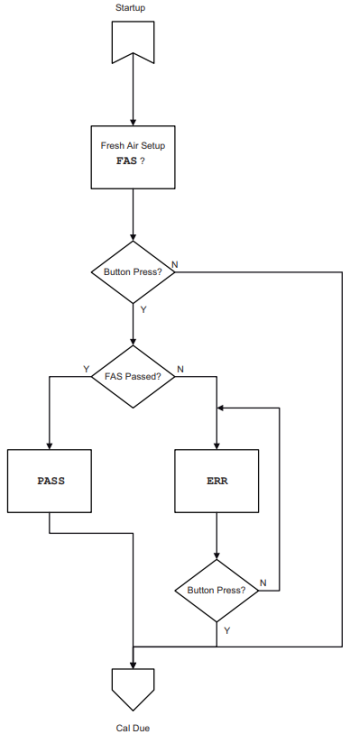

Figure 5 FAS (appareils sans technologie XCell Pulse)

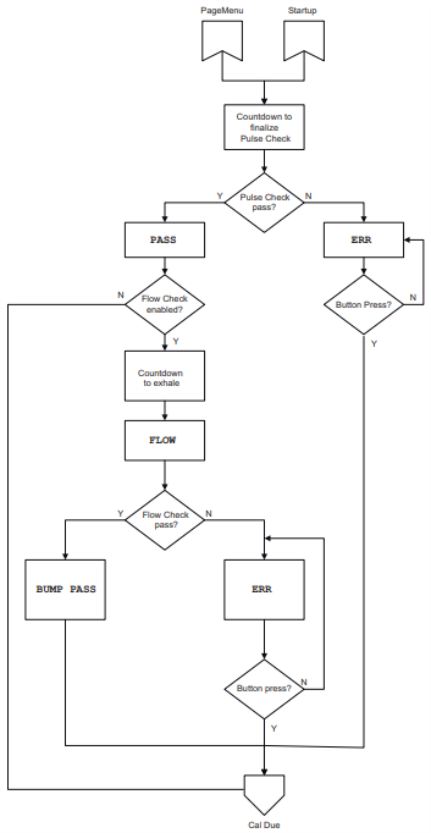

Figure 6 Test fonctionnel (Bump) sur les appareils dotés de la technologie XCell Pulse
|
5.
|
Si l'option de calibrage requis (CAL DUE) est activée avec le logiciel MSA Link (par défaut elle est désactivée OFF) : |
|
•
|
Si le calibrage est requis, CAL DUE défile en continu sur l'écran. Appuyer sur le bouton pour continuer. Un calibrage est maintenant nécessaire. |
|
•
|
Si le calibrage n'est pas requis, CAL, le nombre de jours et DAYS défilent sur l'écran une fois avant de continuer. |

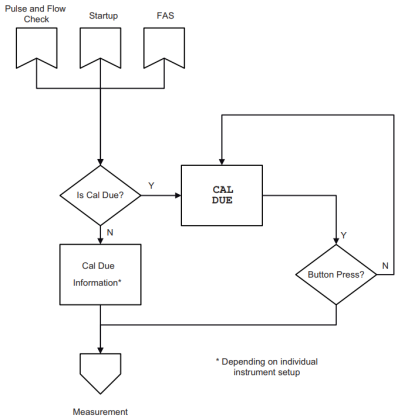

Figure 7 Calibrage requis
L'appareil affiche la valeur de gaz en ppm ou mg/m³ et l'état de la pile.

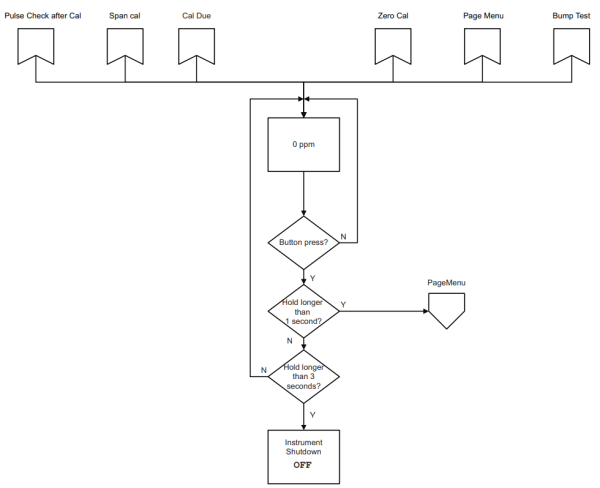

Figure 8 Mesure
