Zubehör
Regenschutz
WARNUNG!
|
•
|
Der Regenschutz hat keine Betriebszulassung. Der FL500 hat mit angebrachtem Regenschutz keine Betriebszulassung. |
|
•
|
Die Verwendung des Regenschutzes schränkt den vertikalen Erkennungsbereich ein. Informationen über die Einschränkung des Erkennungsbereichs finden Sie unter Erkennungsbereich. Berücksichtigen Sie dies bei Ihrer Anwendung. |
|
•
|
Montieren Sie den Regenschutz gemäß den Anweisungen in Abschnitt Anbringen des Regenschutzes. Eine unsachgemäße Montage oder die Verwendung eines anderen als des unten angegebenen Regenschutzes kann zu einer anderen und/oder größeren Einschränkung des Erkennungsbereichs führen als in Erkennungsbereich beschrieben. |
Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen oder zum Tod führen.
Kit und Explosionsdarstellung
|
Regenschutz
( mit Regenschutz und Schelle )
|
10236202 |
|

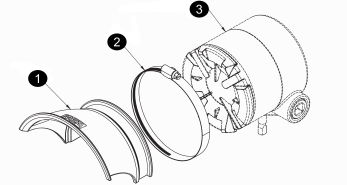

Abbildung 20 Explosionsdarstellung
|

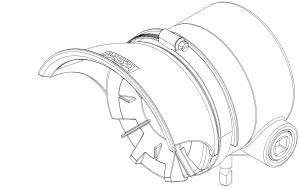

Abbildung 21 FL500 mit angebrachtem Regenschutz
|
|
|
Anbringen des Regenschutzes
|
|
1.
|
Bevor Sie den Regenschutz am Flammendetektor anbringen, setzen Sie die Schelle in die entsprechende Nut des Regenschutzes ein. |
|
2.
|
Schieben Sie den Regenschutz/die Schelle über die Stirnseite des FL500. |
HINWEIS: Der mittlere Pfeil muss mit der Mittelrippe des vorderen Gehäuses übereinstimmen. Siehe Abbildung links.
|
3.
|
Ziehen Sie die Schlauchschelle mit einem Drehmomentschlüssel auf 2,5 Nm (22 in-lb) an. |
|
